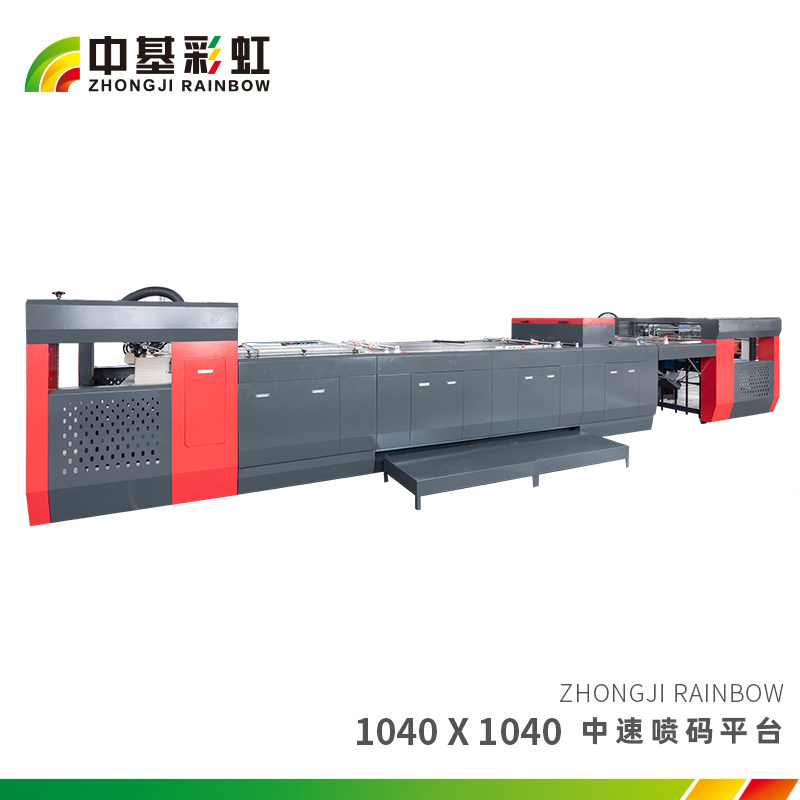

ZJ-PM1040ZS中速噴碼平臺配置及參數
一、平臺部分參數介紹：
1.產品名稱：ZJ-PM1040ZS
2.技術參數
|
項目 |
規格 |
|
最大走紙尺寸 |
1040×1040mm |
|
最小走紙尺寸 |
400×400mm |
|
紙張克重 |
80g/㎡-450g/㎡ |
|
定位精度 |
±0.2mm |
|
機械速度 |
最高 120m/min |
|
穩定 100m/min |
|
|
正常噴印速度取決于噴墨系統的速度及紙張質量 |
|
|
總功率 |
14kw |
|
重量 |
4500kg |
|
外形尺寸 |
12000*1800*1850 |
? 紙張之間的間隔可根據用戶需要進行調節。? 采用印刷機四吸四送高速飛達（最高速度 9500張/小時），可實現橫向縱向給紙，髙臺堆紙一次堆紙可以達到 2500張左右，堆紙高度1000mm。? 預 堆 紙：可預先將待印的紙張或承印物整齊地堆積在輸紙臺上。1）.輸紙機構二.性能特點
? 輸送部分帶壓輪裝置，送紙更穩定。
? 采用超聲波檢測雙張，自動報警停機。
2）.拉規定位部件
? 采用雙側拉規定位，手動方式調節，簡單易操作，效率更高；
? 加長的斜拉球側規定位結構，在紙張運行過程中進行定位，定位精度0.2mm。
? 輸紙機構為全金屬頁片導條式結構，手動調整寬度，不聚集灰塵，利于紙粉的清除。
3）.吸附平臺
? 采用加重20mm碳鋼墻板，運行平穩。
? 離心式風機流量強勁，真空吸附式傳送，穩定性好，噴印位置精確；
? 真空平臺吸附區域達2500mm，確保最大紙張?jiān)谡婵掌脚_(tái)內完成多行多列的噴??；
? 采用整根寬幅瑞士進口哈柏司輸送皮帶，保證紙張?jiān)诟咚佥斔瓦^(guò)程中平伏、穩定.
? 采用懸吊式結構，更換皮帶無須拆軸。
4）.UV固化
? 采用整根耐高溫輸送皮帶。
? 離心式風機吸附，保證紙張平穩。
5）.剔廢裝置
? 與條碼在線預警系統聯動，氣動翻板式并配有廢品收紙臺板能有效減少浪費。
? 紙張?zhí)迯U或斷張后，平臺自動計算距離并加速，防止紙張追尾。
6）.自動收紙機構
? 采用魚鱗收紙結構，保證各種紙張?jiān)诟咚龠\(yùn)行狀態下的整齊和穩定；
? 采用直線軸承，收紙檔規可根據紙張尺寸進行前后左右移動，調節靈活、操作方便；
? 收紙部左右齊紙裝置為漏斗形結合震動電機，使收紙更齊，根據收紙容量自動下降。
7）.電氣系統
? 紙張輸送、魚鱗式收紙部分傳動采用伺服電機驅動，運行精度高、運行穩定，可以根據不同的要求設置不同的速度。定位部件、吸附、固化采用交流電機驅動。
三、主要元件配置
1）噴碼吸附及固化輸送帶： 瑞士哈柏司
2）觸摸屏 PLC： 臺灣臺達 （通過歐盟 CE認證）
3）伺服電機： 海得伺服 （通過歐盟CE認證）
4）主電機： 臺灣士元 （通過歐盟 CE認證）
5）交流接觸器： 正泰電器 （通過歐盟 CE認證）
6）熱繼電器： 正泰電器 （通過歐盟 CE認證）
7）行程開關： 正泰電器 （通過歐盟 CE認證）
8）開關按鈕： 法國施耐德 （通過歐盟 CE認證）
9）電磁閥： 臺灣亞德客 （通過歐盟 CE認證）
10）電源開關： 臺灣明緯 （通過歐盟 CE認證）
11）軸承： 日本NACHI軸承
